I. CE 표준이 복합 유압 프레스에 특히 중요한 이유는 무엇입니까?
복합재료 성형분야에서는, 서보 복합 유압 프레스 그리고 압축 성형 프레스 압축성형 공정의 핵심장비로 자리잡고 있으며 일반적으로 SMC 금형 완전한 SMC 성형 시스템을 형성합니다.
경량 설계 및 구조적 통합을 향한 복합 재료의 지속적인 개발로 인해 복합 압축 성형 프레스는 이제 다음 분야에 널리 적용됩니다.
- 트럭 및 버스
- 농업 및 건설 장비
- E-모빌리티
- 철도 운송
- 도시가구, 무엇보다도
이러한 적용 시나리오에서 유압 프레스는 성형 성능을 담당할 뿐만 아니라 작업자 안전, 장기 운영 안정성 및 전반적인 생산 라인 규정 준수와도 직접적인 관련이 있습니다. 이러한 이유로 처음으로 중국에서 복합 유압 프레스를 구매하는 유럽 고객들의 수가 증가하고 있으며 다음과 같은 한 가지 핵심 질문에 집중하는 경향이 있습니다.
CE 준수 유압프레스와 국내 표준에 맞춰 제작된 유압프레스의 근본적인 차이점은 무엇입니까?
CE 마킹은 단순한 인증 라벨이 아니라 설계, 제조부터 설치, 작동에 이르기까지 기계의 전체 수명 주기에 걸쳐 실행되는 포괄적인 안전 시스템이라는 점을 강조해야 합니다.
II. 디자인 철학의 근본적인 차이점
국내 표준에 따라 유압 프레스 설계는 일반적으로 톤수 용량, 성형 효율성, 장비 비용 및 배송 시간과 같은 생산 요구 사항에 따라 결정됩니다. 이 접근 방식은 많은 현지 생산 환경에 적합하지만 주로 기계가 제조 작업을 완료할 수 있는지 여부에 중점을 둡니다.
이와 대조적으로 CE를 준수하는 서보 복합 유압 프레스는 성형 성능 요구 사항을 충족하면서 위험 제어를 핵심 설계 제약으로 처리해야 합니다. CE 프레임워크에는 체계적인 시스템이 필요합니다. 위험 평가 운영, 유지보수, 시운전 및 비정상 조건 중 잠재적인 위험에 대해 사전에 정의된 구조 또는 시스템 수준 솔루션을 사용하여 개념 설계 단계에서 수행됩니다.
이 "설계에 따른 안전" 철학은 단순히 제조 후 구성 요소를 추가하는 것만으로는 CE 준수를 달성할 수 없으며 처음부터 전체 기계 개념에 통합되어야 함을 의미합니다.
III. CE 규격 유압 프레스의 3대 핵심 안전 시스템
구현 관점에서 복합 유압 프레스에 대한 CE 요구 사항은 추상적인 원칙이 아닌 명확하게 정의된 안전 시스템을 통해 실현됩니다. 이러한 요구 사항은 주로 다음 세 가지 영역에 집중되어 있습니다. 기계적 안전성, 유압적 안전성, 전기적 안전성 , 이 모든 것들은 서로 연관되어 있고 필수 불가결합니다.
기계적 안전
CE 표준에 따른 기계 안전의 주요 목표는 작동 절차나 운영자 경험에만 의존하는 것이 아니라 구조 설계 자체를 통해 위험 지역에 대한 인력 노출을 줄이는 것입니다. 스트로크가 길고 유지 관리가 자주 필요한 대형 복합 유압 프레스의 경우 기계적 안전이 특히 중요합니다.
CE를 준수하는 기계 설계에서는 기계에 대한 안전한 접근, 높은 곳으로의 진입, 서비스 중 움직이는 구성 요소의 안정적인 고정과 같은 운영 및 유지 관리 시나리오를 체계적으로 고려해야 합니다. 이러한 요구 사항은 선택적 추가 기능이 아닌 전체 기계 레이아웃에 직접적인 영향을 미칩니다.
일반적인 CE 기계적 안전 조치에는 다음이 포함됩니다.
- 안전사다리 , 높이, 경사, 미끄럼 방지 성능 기준을 충족하도록 설계되었습니다.
- 가드레일이 있는 최고의 유지 관리 플랫폼 , 서비스 중 추락 방지 제공
- 유지보수 접근 경로 및 안전 거리 , 인력 이동 및 비상 대피를 위한 적절한 공간 확보
- 슬라이드 기계식 잠금 시스템 SITEMA 잠금 장치와 같이 유지 관리 시 슬라이드를 단단히 고정하고 의도하지 않은 하강을 방지합니다.

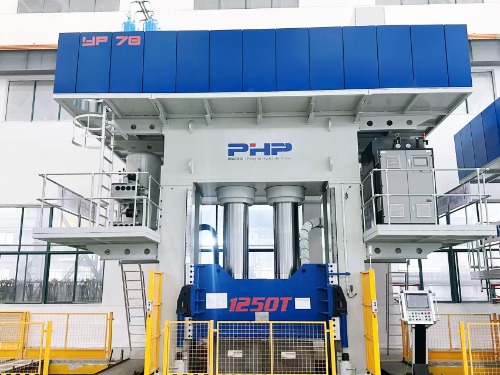

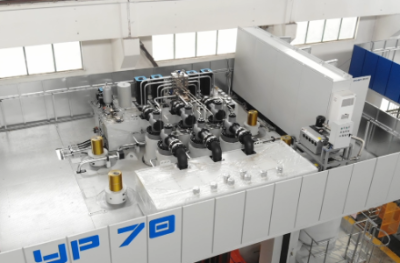

최고의 유지 관리 플랫폼

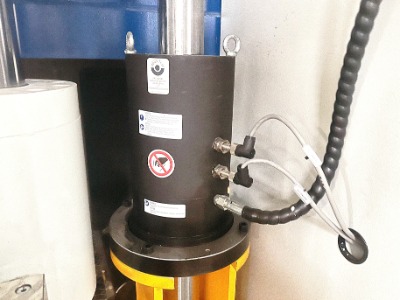

슬라이더 잠금 시스템
이에 비해 국내 표준 인쇄기는 구조적 위험 격리보다는 운영 절차에 더 많이 의존하는 경우가 많습니다.
유압 안전
유압시스템은 복합유압프레스의 동력원이자 고위험 분야입니다. CE 표준에 따라 유압 시스템은 성능을 제공할 뿐만 아니라 명확한 기능도 포함해야 합니다. 안전 장치 행동.
이는 호스 파열, 밸브 고장 또는 제어 오작동과 같은 극단적인 상황에서도 시스템이 제어되지 않은 움직임이나 부상을 방지하기 위해 안전한 상태로 기본 설정되어야 함을 의미합니다.
일반적인 CE 유압 안전 조치에는 다음이 포함됩니다.
- 실린더에 설치된 안전 밸브 , 압력 손실시 급격한 슬라이드 하강 방지
- 유압 호스용 파열 방지 체인 , 파열시 호스 휘핑 제한
- 중복 압력 및 모션 제어 로직 , 모든 조건에서 안전한 동작 보장

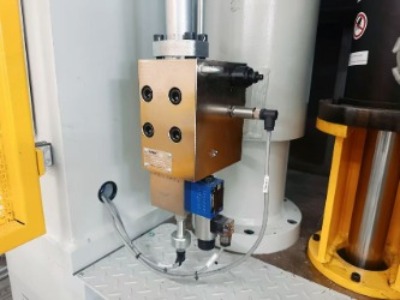

안전 밸브

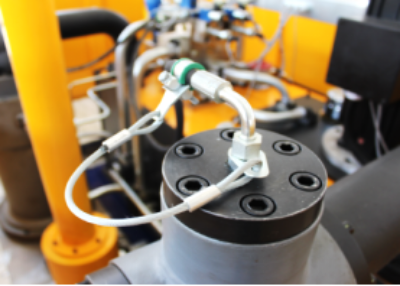

버스트 보호 체인
국내 일부 표준 인쇄기에서는 이러한 안전 기능을 단순화하거나 생략하고 경험에 의한 관리에 의존하기도 합니다.
전기 안전
전기 안전은 CE 준수에 있어 가장 체계적이고 엄격하게 감사되는 측면 중 하나이며 국내 표준 기계와 비교할 때 가장 분명한 차이점 중 하나를 나타냅니다. CE 평가는 부품 품질뿐만 아니라 기능 안전 로직의 무결성에도 중점을 둡니다.
일반적인 CE 전기 안전 구성에는 다음이 포함됩니다.
- 안전 PLC 이중화 및 자가 진단 기능을 갖춘
- L형 안전 라이트 커튼 성형 영역의 다방향 보호용
- 레이저 스캐너 동적 영역 모니터링용
- 비상 정지 버튼 , 표준에 따라 배치
- 완전히 문서화되고 검증 가능한 안전 프로그램 , 추적성 및 테스트 가능성 보장

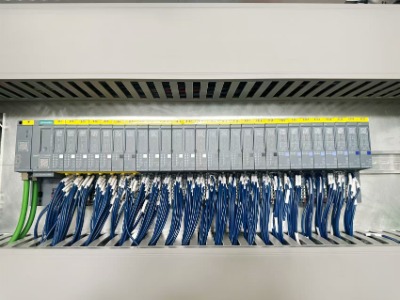

안전 PLC

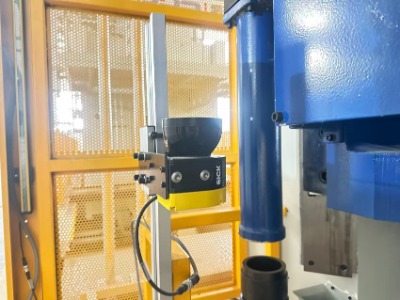

레이저 스캐너

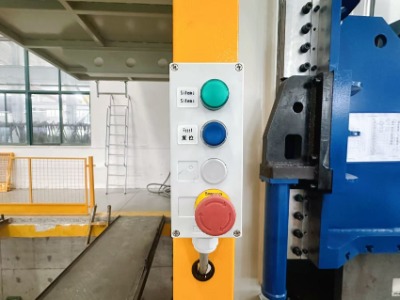

비상 정지 버튼
L형 안전 라이트 커튼
제어 캐비닛은 외부적으로 유사해 보일 수 있지만 CE 평가에서는 내부 논리 아키텍처, 중복성 및 기술 문서와의 일관성을 강조합니다.
IV. 기술 문서화 및 책임 시스템
CE 준수는 물리적 기계를 넘어 완전한 기술 문서 시스템을 포함하도록 확장됩니다. 이러한 문서는 배송 요구 사항의 일부일 뿐만 아니라 장비 수명 주기 전반에 걸쳐 규정을 준수하는 데에도 필수적입니다.
완전한 CE 기술 파일에는 일반적으로 위험 평가 보고서, 유압 및 전기 회로도, 작동 및 유지 보수 매뉴얼, 적합성 선언이 포함됩니다. 이러한 문서는 감사, 사고 조사 및 책임 결정에 중요한 역할을 합니다.
V. 결론: 시스템 엔지니어링 솔루션으로서의 CE 준수 유압 프레스
에 대한 서보 복합 유압 프레스 (SMC 프레스, LFT-D 프레스, HP-RTM 프레스, GMT 프레스 등 포함) CE 준수는 단순히 설치 후 안전 기능을 추가하는 것이 아닙니다. 대신에, 그것은 총체적인 안전 철학 , 위험 평가를 핵심으로 하고 규정 및 표준에 따라 안내되는 기계의 구조 설계, 안전 기능, 제어 논리 및 최종 적용 시나리오에 체계적으로 통합됩니다.
에 대한 customers purchasing composite hydraulic presses from China for the first time, understanding the fundamental differences between CE standards and domestic standards is a crucial step in reducing project risks and ensuring long-term, stable operation.
