RTM 성형 프레스로 제조 효율성 향상

고급 RTM 프레스 기술로 생산성 향상

제조 우수성을 추구하려면 공정 기술의 지속적인 혁신이 필요하며, RTM(Resin Transfer Molding) 프레스는 이러한 여정에서 중추적인 장비입니다. 전통적인 개방형 성형 방법이나 느린 복합 제조 기술을 뛰어넘어 현대적인 RTM 성형 프레스 생산 속도를 대폭 향상하고, 부품 품질을 개선하며, 재료 낭비와 환경 영향을 줄이는 폐쇄형 시스템 접근 방식을 제공합니다. 이 기사에서는 RTM 프레스를 제조 워크플로우에 통합함으로써 얻을 수 있는 핵심 이점에 대해 자세히 살펴보고 성공적인 구현을 위해 고려해야 할 운영 원칙, 주요 이점 및 중요한 요소에 대한 자세한 분석을 제공합니다. 우리는 이 기술이 효율성을 높일 뿐만 아니라 이전에는 생산하기 까다롭거나 비용이 많이 들었던 고성능 복합 복합 부품을 만드는 데 새로운 가능성을 열어주는 방법을 탐구할 것입니다. 제조업체는 RTM 프로세스의 전체 기능을 이해함으로써 정보에 입각한 결정을 내려 운영을 간소화하고 부품당 전체 비용을 절감하며 시장에서 경쟁 우위를 확보할 수 있습니다.

RTM 프레스가 복합 부품 생산을 변화시키는 방법

RTM 성형 프레스의 기본 작동에는 건식 섬유 프리폼이 포함된 폐쇄형 금형에 액체 수지를 주입하는 작업이 포함됩니다. 단순해 보이는 이 프로세스는 최종 부품의 품질과 일관성을 함께 결정하는 수많은 매개변수의 정밀한 제어에 의해 제어됩니다. 원자재에서 완성된 고강도 부품으로의 변환은 RTM 프레스 시스템의 엔지니어링 정교함을 입증합니다.

단계별 RTM 프로세스 주기

일반적인 RTM 주기는 작업 성공에 중요한 여러 단계로 나눌 수 있습니다. 언론이 효율성을 높이는 방법을 이해하려면 이 주기를 이해하는 것이 필수적입니다.

• 금형 준비 및 프리폼 배치: 이 과정은 일치하는 금속 주형의 두 부분을 준비하는 것으로 시작됩니다. 완성된 부품을 쉽게 탈형할 수 있도록 이형제가 도포됩니다. 직조 직물, 스티치 매트 또는 편조 프리폼 형태의 건식 섬유 보강재를 정밀하게 절단하여 금형 캐비티의 아래쪽 절반에 배치합니다. 이 프리폼은 최종 부품의 구조적 특성과 모양을 정의합니다.
• 금형 폐쇄 및 클램핑: 그런 다음 금형의 상단 절반이 하단 절반으로 낮아지고 RTM 프레스의 강력한 유압 또는 전기 시스템이 상당한 조임력을 가하여 금형을 밀봉합니다. 이 힘은 수지 주입 중에 발생하는 내부 압력을 금형이 분리되거나 플래시되는 현상 없이 견디는 데 중요합니다. 클램핑 시스템의 정밀도는 부품 두께가 수천 사이클에 걸쳐 일정하고 반복 가능하도록 보장합니다.
• 수지 주입 및 경화: 에폭시, 비닐 에스테르 또는 폴리에스테르와 같은 열경화성 폴리머인 경우가 많은 사전 혼합 수지 시스템은 탈기되어 갇힌 공기를 제거한 다음 제어된 압력 및 유속으로 밀봉된 금형에 주입됩니다. 수지는 섬유 프리폼을 통해 흘러 섬유를 완전히 적시고 전략적으로 배치된 통풍구를 통해 공기를 대체합니다. 금형이 채워지면 부품이 온도 제어 조건에서 유지되어 경화됩니다. 이 과정에서 수지가 화학 반응을 거쳐 단단하고 견고한 플라스틱 매트릭스가 됩니다.
• 탈형 및 후처리: 경화 사이클이 완료된 후 조임력이 해제되고 금형이 열리고 완성된 부품이 제거됩니다. 적용 분야에 따라 부품에 여분의 재료를 다듬거나 구멍을 뚫는 등 사소한 후처리가 필요할 수 있지만 거의 그물 형태에 가까운 제품인 경우가 많아 다른 방법에 비해 2차 노동력이 크게 줄어듭니다.

최적의 성능을 위한 주요 시스템 구성 요소

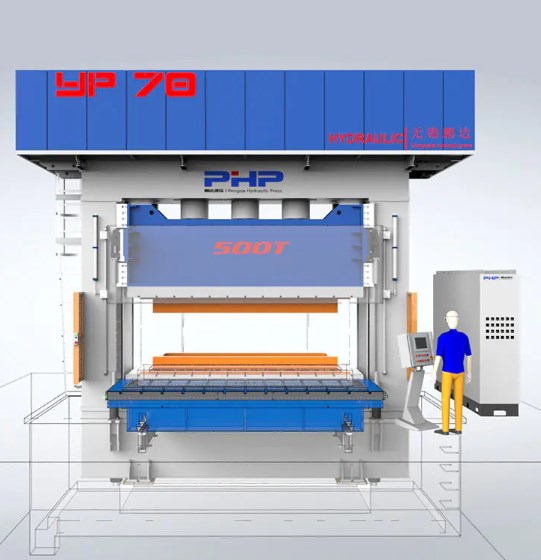

전체 RTM 프로세스의 효율성은 핵심 구성 요소의 성능과 통합에 크게 좌우됩니다. 최신 RTM 프레스는 단순한 클램핑 장치 그 이상입니다. 이는 통합 생산 셀입니다.

• 프레스 프레임 및 클램핑 장치: 이는 시스템의 중추로서, 금형을 닫은 상태로 유지하는 데 필요한 구조적 무결성과 힘을 제공합니다. 최신 프레스는 프로그래밍 가능하고 반복성이 높은 클램핑력을 제공합니다.
• 주입 시스템: 여기에는 수지 및 촉매 측정기, 혼합기, 주입 펌프가 포함됩니다. 계량 및 혼합의 정밀성은 일관된 수지 화학을 달성하고 결과적으로 최종 부품에서 일관된 기계적 특성을 달성하는 데 필수적입니다.
• 금형 온도 조절 장치(TCU): TCU는 금형의 채널을 통해 열유체를 순환시켜 최적의 수지 흐름과 경화 동역학에 필요한 정확한 온도로 가열합니다. 짧은 사이클 시간과 고품질 부품을 달성하려면 정확한 온도 제어가 필수입니다.
• 프로그래밍 가능 논리 컨트롤러(PLC): PLC는 작업의 핵심으로, 금형 폐쇄 및 클램핑부터 사출, 경화 및 탈형까지 전체 사이클을 자동화합니다. 다양한 부품에 대한 레시피를 저장하여 반복성을 보장하고 품질 관리 목적을 위한 데이터 로깅을 허용합니다.

올바른 RTM 장비 선택을 위한 중요한 요소

RTM 성형 프레스를 선택하는 것은 상당한 자본 투자이며 결정은 특정 생산 요구 사항에 대한 철저한 평가를 바탕으로 이루어져야 합니다. 한 응용 분야에 완벽하게 적합한 프레스가 다른 응용 분야에는 부적절할 수도 있습니다. 따라서 기술 사양, 운영 요구 사항 및 장기 생산 목표에 대한 자세한 평가가 무엇보다 중요합니다. 프로세스를 최적화하려는 제조업체의 경우 저압 RTM 기계 사양 근본적인 출발점이다. 저압 시스템은 툴링 비용 절감, 덜 견고한 금형 사용 능력, 에너지 소비 절감 등 뚜렷한 이점을 제공하므로 극도로 높은 사출 압력이 필요하지 않은 풍력 터빈 블레이드 또는 욕조와 같은 대형 부품에 이상적입니다.

클램핑력 및 압반 크기 분석

톤 단위로 측정되는 조임력과 최대 금형 면적을 정의하는 압반 크기는 가장 기본적이면서도 중요한 두 가지 사양입니다. 필요한 조임력은 부품(러너 시스템 포함)의 투영 영역과 금형 캐비티 내부에서 예상되는 최대 사출 압력에 따라 결정됩니다. 체결력이 부족하면 금형 휘어짐, 플래시가 발생하여 낭비가 발생하고 후가공 인력이 필요하게 됩니다. 아래 표는 부품 크기가 일반적인 조임력 요구 사항과 어떻게 연관되는지에 대한 일반적인 비교를 제공합니다.

힘 외에도 압반 크기는 유압식 코어 풀러 또는 슬라이드와 같은 보조 고정 장치를 포함하여 금형의 물리적 치수를 수용해야 합니다. 툴링과의 호환성을 보장하려면 일광 개구부(프레스가 수용할 수 있는 최대 금형 높이)와 프레스 스트로크를 고려하는 것도 중요합니다.

제어 시스템 및 자동화 통합 평가

프레스 제어 시스템의 정교함 수준은 사용 편의성, 반복성 및 데이터 무결성에 직접적인 영향을 미칩니다. 터치스크린 HMI(Human-Machine Interface)를 갖춘 최신 PLC 기반 시스템을 통해 작업자는 수백 개의 부품 레시피를 입력하고 저장할 수 있습니다. 사출 압력, 유량, 수지 온도, 금형 온도 등 주요 매개변수를 폐쇄 루프 방식으로 모니터링하고 제어해야 합니다. 대량 생산을 목표로 하는 작업에서는 자동화 가능성을 주요 고려 사항으로 삼아야 합니다. 여기에는 프리폼 로딩 및 완성된 부품 언로딩을 위한 로봇과 업스트림 및 다운스트림 장비와의 통합이 포함됩니다. 강력한 제어 시스템은 제조업체가 지속적으로 고품질 부품을 생산할 수 있게 하고 많은 첨단 산업에서 요구하는 추적성 데이터를 제공할 수 있게 해줍니다.

부품 품질 향상 및 비용 효율성 달성

RTM 기술을 채택하는 주요 동인은 부품 품질이 크게 향상되고 그에 따른 경제적 이점이 있다는 것입니다. 개방형 성형 공정과 달리 RTM은 마감 처리된 매끄러운 표면 2개(A면과 B면)를 갖춘 부품을 생산하므로 미적 용도에 매우 적합합니다. 또한 폐쇄형 공정에서는 수지 적용 단계에서 섬유 구조가 방해받지 않기 때문에 훨씬 더 일관된 섬유 대 수지 비율과 뛰어난 기계적 특성을 얻을 수 있습니다. 전반적인 가치 제안을 평가할 때 다음을 수행하는 것이 필수적입니다. RTM과 핸드 레이업의 비용 편익 분석 . RTM 프레스 및 일치하는 금속 금형에 대한 초기 투자는 핸드 레이업을 위한 툴링보다 높지만 장기적인 절감 효과는 상당하고 다면적입니다.

우수한 기계적 성질 및 표면 마감

RTM의 품질 이점은 부인할 수 없습니다. 이 프로세스를 통해 특정 방향의 강도와 강성을 최적화하기 위해 제어된 방식으로 배치되는 고성능 연속 섬유 강화재를 사용할 수 있습니다. 압력과 열에 의한 압밀로 인해 공극 함량이 매우 낮은(일반적으로 1% 미만) 복합재가 생성되며, 이는 층간 전단 강도와 피로 저항이 직접적으로 높아집니다. 더욱이, 금형 표면을 복제하는 표면의 품질은 매우 뛰어나며 종종 금형에서 바로 클래스 A 마감을 달성하여 샌딩 및 페인팅 준비의 필요성을 없애거나 크게 줄입니다. 이는 부품의 개방된 면이 거칠고 허용 가능한 표면을 얻기 위해 상당한 노동이 필요한 핸드 레이업과 극명한 대조를 이룹니다.

운영 비용 및 환경 영향 감소

RTM의 경제적 이점은 인건비 절감 그 이상입니다. 폐쇄형 공정 특성에는 개방형 성형보다 훨씬 효과적으로 스티렌 배출(폴리에스테르 및 비닐 에스테르 수지의 경우)과 VOC(휘발성 유기 화합물)가 포함되어 있어 제조업체가 엄격한 환경 규정을 준수하고 보다 안전한 작업장을 만드는 데 도움이 됩니다. 재료 사용도 더 효율적입니다. 핸드 레이업에서는 과도한 레진이 일반적이며 이는 낭비되고 무거운 부품으로 이어집니다. RTM의 정밀 사출은 사용되는 수지의 양을 제어하여 부품 중량을 낮추고 재료비를 절감합니다. 다음 목록에는 비용 절감의 주요 영역이 요약되어 있습니다.

• 인건비 절감: RTM은 핸드 레이업보다 훨씬 덜 노동 집약적입니다. 한 명의 작업자가 여러 대의 프레스를 관리할 수 있는 경우가 많지만, 핸드 레이업에는 각 부품마다 숙련된 작업자가 필요합니다.
• 재료 효율성: 정확한 수지 계량과 폐쇄형 금형으로 폐기물을 최소화하여 원자재를 직접 절약할 수 있습니다.
• 재작업 및 폐기 감소: RTM의 높은 반복성과 자동화는 일관되게 우수한 부품을 생산하여 불량률과 결함 부품 수리와 관련된 비용을 획기적으로 낮춥니다.
• 환경 규정 준수 비용 절감: 배출이 감소하면 환기 및 공기 저감 시스템에 대한 부담이 줄어들어 공장 운영 비용이 절감됩니다.

복잡한 형상에 대한 RTM 프로세스 최적화

가볍고 튼튼하며 복잡한 모양의 복합 부품에 대한 수요가 증가함에 따라 복잡한 설계를 수용할 수 있는 RTM 공정의 능력이 주요 이점이 됩니다. 그러나 딥 드로우, 언더컷 또는 다양한 두께의 부품을 성공적으로 성형하려면 금형 설계와 공정 제어에 대한 정교한 접근 방식이 필요합니다. 이러한 과제를 해결하는 엔지니어를 위한 최고의 솔루션 두꺼운 복합재에 대한 RTM 성형 매개변수 일반적이고 중요한 작업입니다. 두꺼운 부분은 경화 중에 불완전한 함침 또는 발열 과열이 발생하기 쉬우며, 이로 인해 내부 공극이나 매트릭스 균열이 발생할 수 있습니다. 수지가 프리폼에 완전히 침투하고 결함 없이 균일하게 경화되도록 하려면 주입 게이트 위치, 벤트 배치, 주입 압력 및 다단계 경화 주기와 같은 매개변수를 최적화하는 것이 필수적입니다.

복잡한 딥드로잉 부품 성형 전략

복잡한 형상의 부품을 생산하려면 수지가 균일하게 흐르고 금형 캐비티를 완전히 채우도록 세심한 계획이 필요합니다. 핵심 전략은 전산유체역학(CFD) 소프트웨어를 사용하여 충전 단계에서 수지 흐름을 시뮬레이션하는 것입니다. 이 시뮬레이션은 단일 금형을 제작하기 전에 잠재적인 건조 지점이나 경주 추적(저항이 낮은 채널을 따른 우선 흐름)을 식별하는 데 도움이 됩니다. 시뮬레이션을 기반으로 엔지니어는 주입 게이트와 통풍구의 수와 위치를 최적화할 수 있습니다. 딥 드로우가 있는 부품의 경우 수지가 프리폼의 모든 영역에 동시에 도달하도록 여러 주입 지점을 사용해야 할 수도 있습니다. 또한 금형에는 슬라이드나 리프터와 같은 기능이 통합되어 언더컷을 생성하여 부품이 손상 없이 탈형될 수 있습니다.

균일한 경화 보장 및 잔류 응력 최소화

복잡한 부품에서는 두께의 변화로 인해 경화 속도가 달라질 수 있습니다. 두꺼운 부분은 열 질량으로 인해 더 느리게 경화되거나 수지 반응의 발열 특성으로 인해 과열될 수 있습니다. 이러한 불균일한 경화는 잔류 응력을 가두어 탈형 후 부품 변형이나 치수 부정확성을 초래할 수 있습니다. 이에 대응하려면 금형 온도 제어 시스템을 정밀하게 구역화하여 금형의 여러 영역에 서로 다른 온도를 제공하여 부품 전체에 걸쳐 보다 균일한 경화 프로필을 촉진해야 합니다. 또한, 최대 발열 온도가 낮은 수지 시스템을 사용하고 적절한 유지 시간 및 램프 속도로 경화 사이클을 조정하는 것은 복잡한 RTM 부품의 치수 안정성을 달성하기 위한 중요한 공정 제어 조치입니다.

장기적인 신뢰성을 위한 RTM 프레스 유지관리

RTM 프레스가 전체 작동 수명 동안 지속적으로 높은 효율성과 부품 품질을 제공할 수 있도록 사전 예방적이고 체계적인 유지 관리 방식은 타협할 수 없습니다. 계획되지 않은 가동 중지 시간은 제조 과정에서 가장 큰 비용 중 하나이며 유지 관리를 소홀히 한 결과인 경우가 많습니다. 잘 관리된 프레스는 보다 안정적으로 작동할 뿐만 아니라 생산되는 부품의 일관성과 직접적으로 연관되는 정밀도를 유지합니다. 포괄적인 RTM 프레스의 유지 관리 일정 일일, 주간, 월간, 연간 업무를 포괄하여 엄격하게 개발하고 준수해야 합니다. 이 일정은 제조업체의 권장 사항을 기반으로 해야 하지만 특정 생산량 및 시설의 환경 조건에 맞게 조정되어야 합니다.

필수 일일 및 주간 유지 관리 점검

간단한 일일 육안 검사와 정기 점검을 통해 많은 중요한 문제를 식별하고 예방할 수 있습니다. 이러한 작업은 주요 고장에 대한 첫 번째 방어선입니다.

• 일일 점검: 운전자는 실린더, 밸브 및 배관 주변의 유압 오일 누출을 검사해야 합니다. 저장소의 유압 오일 레벨을 확인하십시오. 펌프, 모터 또는 클램핑 장치에서 이상한 소음이 나는지 들어보세요. 금형 온도 제어 장치의 히터 호스와 연결부에 마모 또는 누출 징후가 있는지 육안으로 검사하십시오.
• 주간 점검: 이물질이 금형 정렬이나 부품 품질에 영향을 미치지 않도록 플래튼을 청소합니다. 오염이나 품질 저하의 징후가 있는지 유압유 상태를 점검하십시오. 압력 및 온도 센서의 교정을 확인합니다. 전기 연결부의 견고함과 과열 징후를 검사하십시오.

사전 예방적인 장기 유지 관리 및 구성 요소 교체

일일 및 주간 작업 외에도 시간이 지남에 따라 구성 요소 마모를 해결하려면 보다 심층적인 유지 관리 계획이 필요합니다. 여러 교대로 운영되는 시설의 경우 다음 사항에 대한 질문이 있습니다. 멀티 데이라이트 RTM 프레스로 출력을 높이는 방법 종종 발생합니다. 플래튼 사이에 여러 개의 성형 스테이션이 있는 멀티 데이라이트 프레스는 다른 부품이 사출되고 세 번째 부품이 탈형되는 동안 한 부품의 경화를 허용하여 생산량을 극적으로 증가시킬 수 있습니다. 그러나 이 복잡한 기계에는 훨씬 더 엄격한 유지 관리 일정이 필요합니다. 주요 장기 유지 관리 활동에는 다음이 포함됩니다.

• 유압 시스템 점검: 유압유와 필터를 주기적으로 교체하는 것이 중요합니다. 시간이 지남에 따라 유압 시스템의 씰과 호스는 성능이 저하되므로 심각한 고장을 방지하기 위한 예방적 유지 관리 프로그램의 일환으로 교체해야 합니다.
• 압반 및 타이바 검사: 플래튼의 평탄도를 점검하고 타이바에 늘어나거나 긁힌 흔적이 있는지 점검해야 합니다. 정렬 불량으로 인해 조임력이 고르지 않게 되고 부품 두께가 변동될 수 있습니다.
• 주입 시스템 서비스: 주입 시스템의 정밀 계량기, 혼합기 및 펌프는 정기적으로 청소하고 정비하여 수지 축적을 방지하고 정확한 비율 제어를 보장해야 합니다. 권장되는 대로 정적 혼합기를 교체해야 합니다.
• 제어 시스템 검증: PLC, 센서 및 안전 인터록은 정기적으로 테스트하고 교정하여 올바르게 작동하고 프로세스 반복성과 작업자 안전을 유지하는지 확인해야 합니다.

제조업체는 규율 있는 유지 관리 문화에 투자함으로써 RTM 성형 프레스의 가동 시간, 성능 및 투자 수익을 극대화하여 향후 수년간 효율적인 제조의 초석으로 남을 수 있습니다.
