적절한 것을 선택하려면 SMC프레스 톤수를 결정하려면 먼저 성형 압력을 명확히 할 필요가 있습니다. SMC 제품 , 이를 토대로 유압프레스의 사용사양에 따라 적절한 SMC 프레스 톤수를 선정합니다.
1. SMC 제품의 성형압력은 얼마입니까?

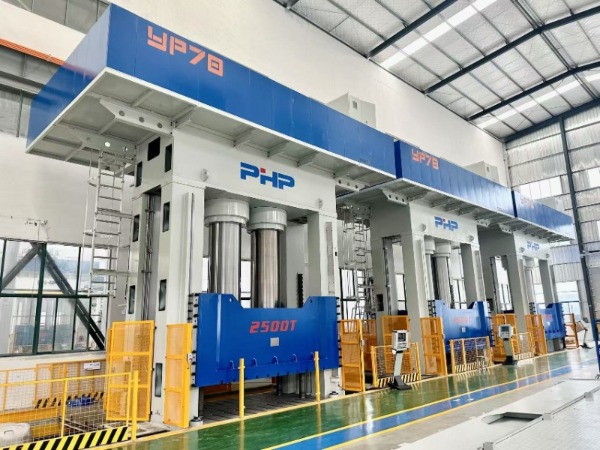

성형 압력 SMC(시트 몰딩 컴파운드) 제품은 본질적으로 제품을 배치하는 데 필요한 압력입니다. SMC 금형 속으로 SMC 유압프레스 , 금형을 닫힌 상태로 유지하고 가열, 유동, 충전 및 압축 SMC 시트 금형 캐비티에서 궁극적으로 제품을 형성합니다.
2. SMC 제품의 성형압력을 빠르게 계산하는 방법은 무엇입니까?
SMC 제품 성형 압력에 대한 빠른 계산 공식:
F = P × S
참고:
① F : SMC 제품 압축성형에 필요한 압력(ton)
② P : SMC 제품의 단위면적당 성형압력(ton)
다양한 재료 비율로 인해 다양한 SMC 제품의 성형 압력은 일반적으로 평방 미터당 600~1200톤 범위로 다양합니다. 일반적으로 압력이 클수록 최종 제품의 표면 품질이 좋아집니다.
③ S: SMC 제품의 투사 면적(m²)
코어 점유 및 채널/채널 투영을 포함하고 제품에 재료가 없는 열린 구멍 영역을 공제하는 최종 제품의 투영 면적입니다. SMC 프레스의 톤수 선정 시 적절한 안전계수를 고려할 필요가 있으므로 제품의 투영면적을 빠르게 계산할 때 개구부 면적이 큰 경우를 제외하고는 개구부 면적을 무시할 수 있습니다.

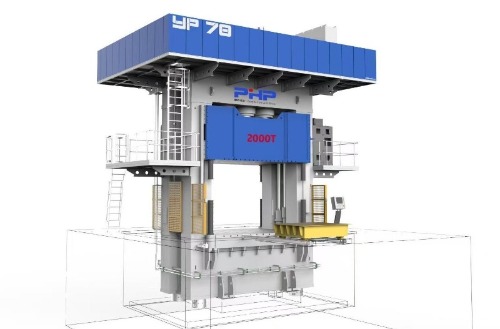

3. SMC프레스의 톤수 선정
제품 압력을 계산하면 사용 사양에 따라 유압 프레스의 정확한 톤수를 추론할 수 있습니다.
일반적으로 유압 프레스는 장기간 사용 시 전체 톤수의 20~80%의 안정적인 압력 범위를 유지할 수 있습니다. 따라서 제품의 성형압력을 계산할 때 유압프레스를 선택할 때 약 20% 정도의 여유를 두고 가능한 한 산업표준인 매개변수를 선택해야 한다. 예를 들어 계산된 성형압력이 800톤이라면 1000톤의 유압프레스가 더 적합하다.
4. 계산 단계를 완료하세요.
① 금형 개구부 방향으로 부품의 투영 면적 S(m²)를 측정하거나 그립니다. 주의: 부품에 분할 표면이 여러 개 있거나 캐비티 금형이 여러 개 있는 경우 전체 투영 영역(각 캐비티의 합계)을 기준으로 계산해야 합니다.
② 성형 압력 p(ton 또는 파 또는 MPa) 선택 또는 추정: 일반적으로 재료 공급업체, 공정 매뉴얼 또는 유사한 공작물 경험을 통해 얻을 수 있습니다. SMC의 성형압력은 식, 예열온도, 두께, 섬유함량, 유동특성 등에 의해 크게 영향을 받습니다.
③ 공식에 대입하여 성형압력(톤 또는 N)을 구합니다.
④ 안전계수(보통 불확실성과 금형 구조에 따라 1.1~1.3 범위)를 추가하여 설계 합력을 구합니다.
⑤ 합력을 9806.65로 나누어 필요한 압축기 톤수(t)를 구합니다.
⑥ 프레스기를 선택할 때에는 금형의 최대 열림 높이, 스트로크, 가열/냉각 요구 사항, 유지 시간, 오일 회로 응답도 고려해야 합니다.
5. 주의사항
① 투사영역의 정의 : 분할 표면에 있는 부품의 최대 투영 영역(흐름 채널 영역 및 플래시 가장자리를 생성하는 영역 포함)을 사용하여 빈 영역 또는 큰 개구부 부품에 대해 공백 영역을 공제해야 합니다. 그러나 빠르게 계산할 때는 개구부 면적을 무시할 수 있습니다.
② 성형압력의 선택 : 클수록 좋습니다. 높이가 너무 높으면 금형 손상, 과도한 플래싱, 표면 결함 또는 과도한 재료 흐름이 발생할 수 있습니다. 목표 두께/밀도를 채우고 달성하는 능력을 기반으로 해야 합니다.
③ 재료와 온도가 압력에 미치는 영향 : 재료의 점도와 인장 저항은 온도에 따라 크게 달라지며 예열 온도, 금형 온도 및 섬유/충전재 함량은 필요한 압력을 크게 변경할 수 있습니다.
④ 안전마진 : 실제 선정시 공정변동, 금형마찰 등의 요인을 커버하기 위해 10~30% 정도 여유를 두는 경우가 많습니다.
⑤ 단위변환 : psi, bar, kgf/cm², ton 등과 같은 혼합 단위는 엔지니어링 현장에서 흔히 사용됩니다. 계산할 때 오류를 방지하려면 동일한 시스템으로 변환해야 합니다.
6. 업계 공통 성형압력 범위(참고용)
| 산업 | 부품 | 참고 톤수 |
| 전기 산업 | 변압기 케이싱, 전기 상자 등 | 600~700톤 |
| 도시 건설 | 맨홀뚜껑, 물탱크 판넬, 쓰레기통, 그릴 판넬 등 | 600~700톤 |
| 철도교통 | 트럭 부품, 트랙 도어 및 창문 등 | 800~1000톤 |
| 새로운 에너지 차량 | 배터리 케이스, 에너지 저장 상자 등 | 800~1000톤 |
| 승용차 | 고급 자동차 부품 | 1000~1200톤 |
7. 계산 예
가정: 부품의 투영 면적은 5000cm²이고 공정에 의해 결정된 평균 성형 압력은 5Mpa입니다. (참고: 이는 예시 값이며 실제 재료와 프로세스가 결정됩니다.) 그런 다음:
P=5*10 6 Pa
S=5000/10000=0.5m 2
F=P*S=5*10 6 *0.5=2.5*10 6 N
F=2.5*10 6 N/9806.65 ≒255吨
왜냐면:

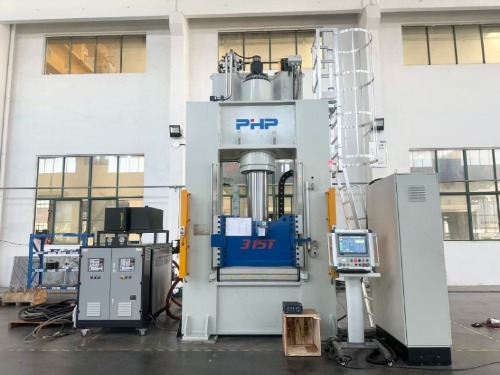

255/315≒81%
255/400≒64%
따라서 SMC 프레스를 선택할 경우 400톤 프레스가 가장 적합합니다.
