SMC(시트 성형 컴파운드)
높은 표면품질과 내후성이 요구되고, 가격에 민감하며, 극단적인 구조강도나 경량성을 요구하지 않는 제품의 대량생산에 적합합니다. 안정적인 성형 성능, 우수한 표면 조도, 성숙한 자동화 등의 장점이 있습니다. 그러나 기계적 특성(연속 섬유 복합재에 비해)과 치수 정확도가 제한되어 상대적으로 무겁습니다.
HP-RTM(고압수지이송성형)
높은 강성/강도, 경량 설계 및 섬유 연속성을 요구하는 구조 부품이나 무게 대비 강도 비율이 제조의 핵심 요소인 경우에 적합합니다. 이 제품의 장점에는 최종 제품의 높은 강도와 벽이 얇고 긴 구조 부품을 생산할 수 있는 능력이 포함됩니다. 단점은 공정이 복잡하고 금형, 툴링, 재료에 대한 높은 비용, 엄격한 공정 제어 요구 사항입니다. 사이클 시간과 생산성은 경화 시스템에 의해 제한됩니다.
1. 재질의 차이
|
| SMC | HP-RTM |
| 작성 | 잘게 잘린 섬유(주로 유리 섬유) 폴리에스테르 또는 불포화 수지 매트릭스 필러/난연제/촉진제 강화 개질제. 재료는 시트 형태(사전 혼합된 컴파운드)로 제공됩니다. | 개입된 침지 직물(단방향 직물, 직조 직물, 적층 직물, 연속 섬유 프리폼) 저점도 액체 수지(에폭시/불포화 폴리에스테르/스티렌 대체품 등)를 주입하고 고압에서 경화합니다. |
| 섬유 속성 | 연속 섬유 강화가 없는 절단 또는 무작위 방향 섬유 - 성능은 모든 방향에서 균형을 이루지만(등방성) 비강도 및 강성은 연속 섬유 복합재보다 낮습니다. | 방향을 구성할 수 있는 연속 섬유(유리, 탄소 또는 하이브리드)는 특히 섬유 방향을 따라 우수한 기계적 특성을 제공합니다. |
| 공식 a 장점 | 쉽게 난연성(일반적으로 UL94 V-0 등급 달성 또는 자동차 난연성 표준 충족), 내후성 및 치수 안정성이 우수합니다. | 열 안정성, 접착성 및 난연성을 향상시키기 위해 선택 가능한 수지 시스템을 사용하여 높은 유리 또는 탄소 섬유 부피 비율(고강도, 고강성, 경량)을 달성할 수 있습니다(난연성 변형은 더 복잡하고 비용이 많이 들 수 있음). |
| 표면과 치료 후 | 페인팅 및 코팅에 적합한 매끄러운 표면을 쉽게 제공합니다. | 금형 표면 및 수지 침투 제어에 주의를 기울여야 합니다. 높은 표면 품질을 달성하려면 일반적으로 후처리가 필요합니다. |
2. 최종 제품 품질
|
| SMC | HP-RTM |
| 기계 속성 | 인장강도와 전단강도가 적당하므로 균일한 하중을 받는 부품이나 비1차 하중 지지 커버에 적합합니다. 내충격성은 평균이지만 잘게 잘린 섬유는 에너지 흡수 이점을 제공합니다. | 섬유 방향에 따라 강도와 강성은 SMC보다 훨씬 높을 수 있습니다. 내피로성과 내균열성이 우수하여 내하중 구조나 큰 충격이나 비틀림 힘을 받는 부품에 적합합니다. |
| 차원 정확성과 안정성 | 압축 성형으로 치수 안정성이 우수합니다. 그러나 두께와 작은 기하학적 특징에 대한 공차는 재료 흐름과 금형 설계의 영향을 받습니다. | 두께 및 부분 채우기 제어에 대한 높은 요구 사항 주입 및 배기가 잘 설계되면 높은 치수 정확도를 얻을 수 있지만 수지 수축에도 정밀한 제어 및 보상이 필요합니다. |
| 표면 품질/외관 | 우수한 페인트 접착력으로 노출된 커버의 미적 요구 사항에 적합한 매끄러운 표면을 직접 얻을 수 있습니다. | 직접 형성된 표면은 SMC와 동일한 수준의 외관을 얻기 위해 후처리(니스, 연마, 코팅 또는 필름)가 필요할 수 있습니다. 그러나 공통 모드 겔코트나 멤브레인 기술을 사용하여 외관을 개선할 수도 있으므로 비용이 증가합니다. |

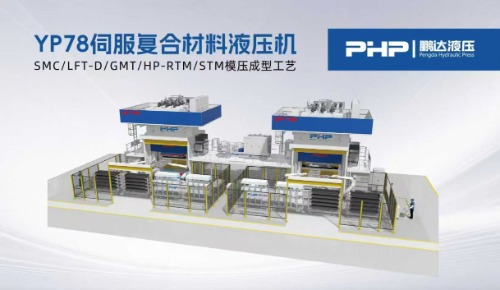

3. 프레스 및 보조장비
SMC는 상대적으로 장비 투자가 적고 기술적으로 성숙하고 안정적입니다. 일반적으로 SMC 처리에는 부품 생산을 위한 프레스, 금형 세트, 가열 시스템만 필요합니다. 언론에 대한 기능적 요구 사항은 높지 않습니다. 원자재는 시트 형태로 직접 구매하고 SMC 절단기를 사용하여 무게를 측정하고 절단할 수 있습니다. 성형 후 완성된 부품은 샌딩만 하면 됩니다.

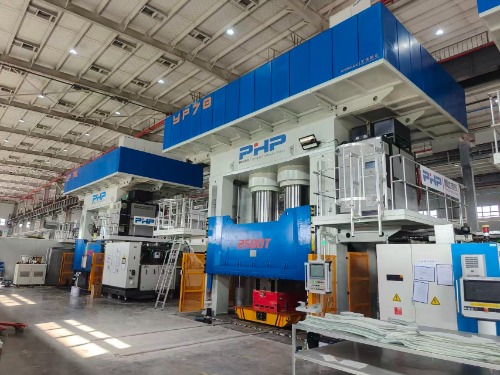

HP-RTM에는 더 높은 장비 투자가 필요합니다. 일반적으로 재료를 먼저 예열하고 사전 성형한 다음 대형 톤수 프레스에서 고압 사출 성형을 거쳐 마지막으로 레이저 커터를 사용하여 다듬고 절단해야 합니다. 원자재부터 완제품까지 전체 공정에는 100~200톤 사전 성형 프레스(가열 시스템 포함), 2,500~3,500톤 성형 프레스(가열 포함)를 포함한 장비가 필요합니다. 시스템, 진공 시스템 및 4코너 레벨링 기능), 금형 2세트, 절단기, 수지 사출기, 냉각 및 경화 고정 장치, 레이저 절단기 및 기밀 시험기. 선불 투자가 상당합니다.
4. 기타
유지 관리 및 재활용성: SMC와 HP-RTM은 모두 열경화성 시스템이므로 재활용이 어렵습니다.

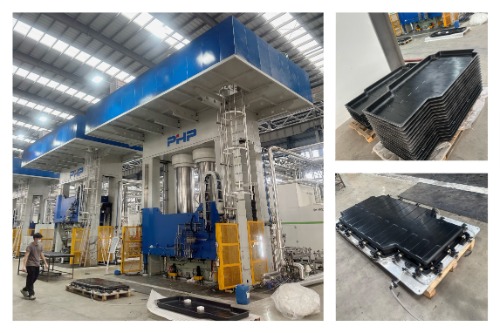

경량화: HP-RTM(특히 탄소섬유를 사용하는 경우)은 SMC에 비해 무게를 크게 줄일 수 있습니다. 배터리 하우징에 적용하면 차량 범위를 개선하거나 전체 배터리 비용을 줄일 수 있습니다.
공급망 /가용성 위험: 잘린 섬유 SMC의 공급망은 일반적으로 안정적입니다. 탄소섬유 및 고성능 수지는 공급이 부족할 때 상당한 가격 변동을 겪을 수 있으므로 장기적인 공급 안정성에 대한 평가가 필요합니다.
프로세스 유연성: HP-RTM은 복잡한 통합 구조에 더 유연하여 후속 조립 부품 수를 줄이지만(경량화 및 조립 단계 감소) 금형 및 프로세스를 신속하게 수정하기가 더 어렵습니다. SMC는 디자인 변형을 최소화하면서 대량 생산에 더 적합합니다.
안전 및 운영상의 위험: HP-RTM 수지 주입 및 경화 시스템에는 저점도 독성 또는 휘발성 성분이 포함될 수 있으므로 작동 환경, 환기 및 개인 보호 장비에 대한 보다 엄격한 제어가 필요합니다.
5. 요약
|
| SMC | HP-RTM |
| 섬유 Type | 다진 무작위 섬유 | 연속 섬유(방향성) |
| 부품당 재료비 | 낮음 | 높음(탄소 섬유/에폭시 비용으로 인해) |
| 도구/장비 복잡성 | 중(프레스 가열) | 높음(사출 계량, 밀봉 금형, 가열 및 진공 필요) |
| 사이클타임 / 생산능력 | 대량 생산에 적합 | 생산 능력은 수지 경화에 따라 달라집니다. 병렬 처리를 통해 늘릴 수 있습니다. |
| 표면 품질 | 우수함(매끄럽고 매력적인 표면을 쉽게 얻을 수 있음) | 추가 처리 또는 필름 기술이 필요합니다. |
| 구조적 강도 / 경량화 | 중간 | 높음(특히 탄소섬유 사용 시) |
| 난연성 / 내후성 | 공식화를 통해 쉽게 달성 가능 | 높은 비용으로 전문적인 제제가 필요합니다. |
| 적용 가능한 구성요소 | 미적인 커버, 뚜껑, 대용량 부품 | 내하중 하우징, 보강재 및 복잡한 통합 구조 |
